- Rendement énergétique élevé de 22.6%
- Durabilité et performance
- Finition black mesh
- Certifié bas carbone

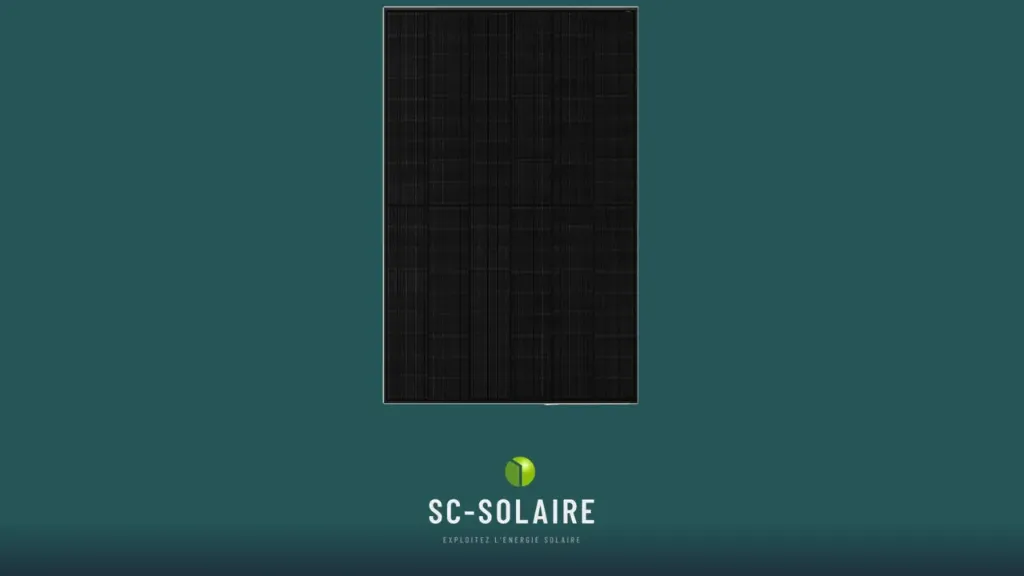

Le panneau JA Solar 505Wc se distingue par son rendement élevé assurant une production énergétique optimale sur ses deux faces, même en cas d’ombrage. Sa conception biverre renforce sa durabilité, tandis que sa technologie éprouvée TOPCon optimise le rendement et réduit les pertes résistives, maximisant ainsi l’efficacité. Idéal pour les grands projets, il s’intègre parfaitement grâce à sa finition élégante Black Mesh.
| Poids | 27,30 kg |
|---|
| Dimensions | 1953 × 1134 × 30 mm |
| Marque | JA SOLAR |
| Reference fabricant | JAM60D41 505/LB |
| Puissance | 505 watts |
| Type de projet | Résidentiel, Tertiaire |
| Pays de fabrication | Chine |
| Garantie | 25 ans |
| Specificite panneau | Bas Carbone, Bifacial |
| Esthetique | Full black |
| ETN | NON |
| Poids net | 27.3 |
Principales caractéristiques
JA Solar JAM60D41-500/LBModule Full Black N-type biverre bifacial — Deep Blue 4.0 Pro
500 Wc
500 WcPuissance STC
22,6%Rendement
N-typeBifacial biverre
Full BlackDesign
30 ansGarantie
📐 Caractéristiques mécaniques
| Type de cellule | Monocristallin N-type (n-Bycium+ 16BB) |
| Nombre de cellules | 120 cellules (6×20) |
| Dimensions du module | 1 953 ± 2 × 1 134 ± 2 × 30 ± 1 mm |
| Poids | 27,3 kg |
| Section du câble | 4 mm² (IEC) / 12 AWG (UL) |
| Boîte de jonction | IP68 — 3 diodes |
| Connecteur | QC 4.10-351 / MC4-EVO2A |
| Longueur du câble | Portrait : 300 mm(+) / 400 mm(-) · Paysage : 1 200 mm(+) / 1 200 mm(-) |
| Face avant / arrière | 2,0 mm / 2,0 mm |
| Packaging | 36 pcs/palette — 864 pcs/40HQ Container |
⚡ Caractéristiques électriques (STC)*
| Puissance maximale Pmax | 500 W |
| Tension en circuit ouvert Voc | 45,00 V |
| Tension à Pmax — Vmp | 38,26 V |
| Courant de court-circuit Isc | 14,05 A |
| Courant à Pmax — Imp | 13,07 A |
| Efficacité du module | 22,6% |
| Tolérance de puissance | -5 W ~ +3% |
| Coefficient de température — Isc | +0,045%/°C |
| Coefficient de température — Voc | -0,250%/°C |
| Coefficient de température — Pmax | -0,290%/°C |
🔆 Caractéristiques électriques avec bifacialité (Irradiation 10%)
| Puissance maximale Pmax | 540 W |
| Tension en circuit ouvert Voc | 45,00 V |
| Tension à Pmax — Vmp | 38,26 V |
| Courant de court-circuit Isc | 15,17 A |
| Courant à Pmax — Imp | 14,12 A |
| Rapport d’irradiation arrière/avant | 10% |
🌡️ Conditions de fonctionnement
| Tension maximale du système | 1 500 V DC |
| Température de fonctionnement | -40°C ~ +85°C |
| Fusible série maximum | 30 A |
| Charge statique max. à l’avant | 5 400 Pa (112 lb/ft²) |
| Charge statique max. à l’arrière | 2 400 Pa (50 lb/ft²) |
| NOCT | 45 ± 2°C |
| Bifacialité | 80% ± 10% |
| Classe de sécurité | Classe II |
| Performance en cas d’incendie | UL Type 29 / Classe C |
🛡️ Garantie de performance linéaire
| Garantie produit | 25 ans |
| Garantie puissance de sortie linéaire | 30 ans |
| Dégradation 1ère année | 1% |
| Dégradation annuelle (années 2-30) | 0,4% |
| Performance à 30 ans — module N-type bifacial biverre | 87,4% |
